产品详情

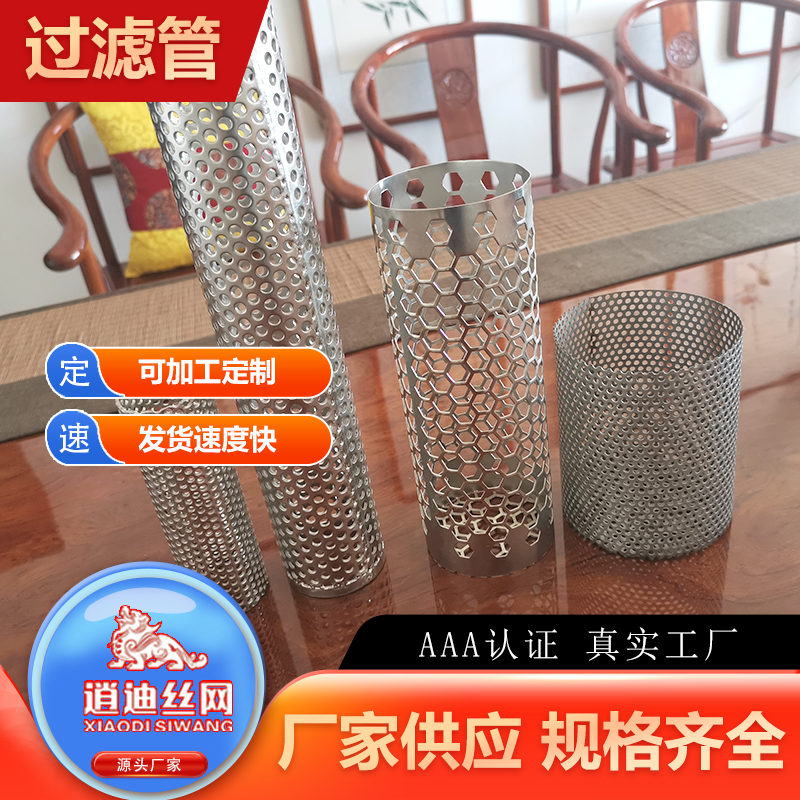

冲孔过滤管
冲孔过滤管是一种由孔板卷成圆柱状的过滤元件。其所用材料多样，常见的有外层镀锌铁材质冲孔网、不锈钢冲孔网、铜材质冲孔网等，其中以不锈钢冲孔网居多，内层有时会使用不锈钢丝网做过滤网（但也有部分过滤管没有这层过滤网）。焊接方式包括直焊和螺旋焊接，表面处理通常有抛光、镀锌等工艺。过滤原理是依靠过滤介质内的细长弯曲孔道和流体的冲撞、挤压作用，将颗粒截留并紧附于孔道壁面上。它适用于悬浮液中颗粒甚小且含量甚微的场合，一般固体含量不高于0.01%，可除去0.02～100μm的固体颗粒，常用于除去一般砂滤不能去除的细小悬浮颗粒和胶体状物质，例如饮用水的净化等。这种过滤管具有多种特点，例如表面光滑、不生锈、网孔精准、强度高，使用寿命长、厚度均匀、抗静电、抗酸碱、耐酸、耐碱、耐温等。其具体的特点和优势可能会因材质、工艺等因素而有所不同。在实际应用中，需根据具体的过滤需求和工作环境来选择合适的冲孔过滤管。
冲孔过滤管基础参数介绍
- 冲孔过滤管厚：
- 不锈钢冲孔过滤管的厚度有多种规格，常见的厚度有0.35mm、0.4mm、0.5mm、0.8mm、1.0mm、1.05mm、1.25mm、1.5mm、1.8mm等。
- 冲孔过滤管材质：
- 304 不锈钢：具有良好的耐腐蚀性、耐热性和机械性能，常用于一般的过滤场景。
- 316 不锈钢：在耐腐蚀性方面优于 304 不锈钢，特别是在抗氯化物腐蚀方面表现出色，适用于海洋环境或化学工业等腐蚀性较强的环境。
- 316L 不锈钢：低碳版的 316 不锈钢，焊接性能更好，适用于对焊接要求较高的场合。
- 镀锌材质：表面经过镀锌处理，具有一定的防锈和防腐蚀能力，成本相对较低，但耐腐蚀性不如不锈钢。
- 铜材质：导热性和导电性良好，具有一定的耐腐蚀性，常用于一些对导热或导电有特殊要求的过滤场景。
- 碳钢材质：强度较高，价格相对较低，但耐腐蚀性较差，通常需要进行表面处理来提高其防锈和防腐蚀性能。
- 冲孔过滤管孔大小：
- 冲孔过滤管的孔径大小有多种规格，常见的孔径范围在0.1mm到数毫米之间
- 冲孔过滤管直径：
- 冲孔过滤管的直径规格有很多种，常见的直径范围在100多毫米到1000多毫米之间。例如，有直径159mm、219mm、273mm、300mm、325mm、377mm、400mm、426mm、500mm、529mm、600mm、720mm、800mm、1200mm等规格的冲孔过滤管
- 冲孔过滤管长度：
- 常见的长度有 300mm、500mm、600mm、800mm、1000mm 等。不过，实际生产中，其长度可以根据客户的具体需求进行定制
冲孔过滤管选配参数介绍
- 冲孔过滤管单侧多层：
- 冲孔过滤管单侧多层是指在冲孔过滤管的一侧具有多层结构。这种单侧多层的设计可以增加过滤面积和过滤效果，提高过滤管的过滤能力和精度。多层结构可能包含不同孔径或材质的滤网，以便更好地分离和过滤不同大小、性质的杂质或颗粒。单侧多层冲孔过滤管在具体参数和性能上有所差异。如果你需要购买单侧多层冲孔过滤管，建议与生产厂家或供应商详细沟通，明确你的具体需求，例如过滤介质、流量要求、过滤精度等，以便他们为你提供合适的产品。
- 冲孔过滤管孔排列方式：
- 直线排列：孔呈直线均匀分布，这种排列方式较为简单直接，加工相对容易，常用于对过滤精度要求不是特别高，且对流量要求较为均衡的场合。
- 同心圆排列：孔以过滤管的中心为圆心，呈同心圆状分布，这种排列方式在一些特定的过滤需求中使用，例如中心区域需要更高过滤精度或者流量控制的情况。
- 正六边形排列：孔按照正六边形的顶点位置分布，能更有效地利用空间，使过滤分布更加均匀，过滤效果较好。
- 交错排列：相邻两行的孔相互交错，这种排列方式可以在相同面积上布置更多的孔，增加过滤面积，提高过滤效率，但加工难度相对较高。
- 冲孔过滤管孔型：
- 圆孔：圆孔是冲孔过滤管中较为常见的孔型，具有均匀的过滤效果。
- 方孔：方孔的形状较为规整，可提供一定的过滤精度和流量。
- 梅花孔：梅花孔由多个圆形或近似圆形组成梅花状排列，这种孔型在保持一定过滤面积的同时，可能具有较好的强度。
- 菱形孔：菱形孔的形状为菱形，可根据具体需求提供不同的过滤特性。
- 长孔：也称为长条孔，具有较长的形状，适用于一些特殊的过滤要求或需要较大通流面积的场合。
- 三角孔：三角形的孔型。
- 鱼鳞孔：形似鱼鳞的孔型。
- 桥式孔：其形状类似桥的结构。
- 五角孔：有五个角的孔型。
- 六角孔：六边形的孔型，能更有效地利用空间，使过滤分布较为均匀。
- 八字孔：形状像数字“8”。
- 十字孔：呈十字形状。
- 指甲孔：类似指甲形状的孔。
- 人字孔：孔的排列呈现人字形。
- 冲孔过滤管表面处理：
- 抛光处理：通过机械、化学或电化学的方法，使过滤管表面变得光滑平整，提高其表面光洁度。抛光处理可以分为粗抛、中抛和精抛，能够减少表面粗糙度，增强抗腐蚀性和美观度。
- 镀锌处理：在过滤管表面镀上一层锌，可有效防止生锈和腐蚀，延长使用寿命。常见的有热镀锌和电镀锌两种方式。
- 镀铬处理：能增加表面硬度和耐磨性，提高抗腐蚀性能。
- 阳极氧化处理：主要用于铝材质的冲孔过滤管，能提高表面硬度和耐腐蚀性，形成丰富的色彩。
- 磷化处理：在表面形成一层磷化膜，可提高防锈能力和增加涂层的附着力。
- 冲孔过滤管留边破口：
- 冲孔过滤管的留边破口是在加工过程中出现的一种特殊情况。留边通常是指在冲孔过滤管的边缘保留一定宽度未冲孔的部分，其作用是增加过滤管边缘的强度和稳定性，便于安装和连接。破口则可能是由于加工不当、材料缺陷或受到外力冲击等原因导致的边缘破损或开裂。留边破口可能会对过滤管的性能和使用产生影响。如果留边宽度不合适，可能会影响安装的密封性和稳定性；而破口则可能导致过滤管的强度降低，容易在使用过程中出现损坏，影响过滤效果，甚至造成泄漏等问题。在生产和质量控制中，应严格控制冲孔过滤管的留边宽度和避免出现破口。例如，通过优化冲孔工艺参数、选择合适的材料和加强质量检测等措施，确保产品符合设计要求和使用标准。
冲孔过滤管优点
- 过滤精度高
- 可以精确控制冲孔的孔径和孔型，能够有效地去除微小颗粒和杂质，达到较高的过滤精度。
- 例如，在制药行业中，能精准过滤药液中的微小杂质，保证药品质量。
- 强度高
- 由坚固的材料制成，经过冲孔加工后仍能保持较好的结构强度，能够承受一定的压力和外力。
- 像在石油开采中，可在高压环境下稳定工作，不易变形或损坏。
- 耐腐蚀性能好
- 通常采用不锈钢等耐腐蚀材料制作，能够在各种恶劣的化学环境中长时间使用，不易生锈和腐蚀。
- 比如在化工生产中，可应对强酸、强碱等腐蚀性介质。
- 透气性和通流性良好
- 冲孔设计保证了良好的气体和液体流通性能，不易堵塞，流量损失小。
- 用于通风系统时，能确保空气顺畅流通。
- 易于清洗和维护
- 表面较为光滑，杂质不易附着，清洗方便，可重复使用，降低使用成本。
- 例如在污水处理中，定期清洗就能保持良好的过滤效果。
- 定制性强
- 可以根据不同的使用需求，定制管径、长度、孔径、孔型和材质等参数，满足各种复杂的过滤要求。
- 像在食品加工行业，可根据不同产品的过滤需求定制专属的冲孔过滤管。
- 成本相对较低
- 与一些复杂的过滤设备相比，冲孔过滤管的制造成本相对较低，性价比高。
- 安装方便
- 结构简单，尺寸灵活，安装和更换都较为便捷。
冲孔过滤管应用
- 水处理行业：用于污水过滤，去除污水中的杂质、悬浮物和颗粒物，为后续的处理工艺提供良好的水质条件，在净水处理中，可过滤掉微小的有害物质和微生物，提高饮用水的质量。
- 石油化工：过滤石油中的杂质和沉淀物，保障石油产品的纯度和质量，在化工生产中，对各种化工原料和反应产物进行过滤分离。
- 制药行业：过滤药液中的杂质和微生物，确保药品的安全性和有效性
- 食品饮料：
过滤食品加工过程中的原料或成品，如糖浆、果汁、食用油等，去除杂质和异物
- 矿山选矿：用于选矿过程中对矿石的筛选和分级，提高选矿效率和矿石品位。
- 机械制造：
作为液压系统和润滑系统的过滤器，保证油液的清洁，延长设备使用寿命
- 环保领域：用于废气处理中的粉尘过滤，减少大气污染。
- 电子工业：
过滤电子化学品和清洗液，防止微小颗粒对电子产品制造过程的影响
- 农业灌溉：安装在灌溉系统中，过滤水中的泥沙和杂质，保护灌溉设备和提高灌溉效果。
冲孔过滤管生产规范标准
- 材料标准
- 明确所使用的原材料，如不锈钢的牌号（如 304、316 等）、材质的化学成分、机械性能等应符合相关国家标准或行业标准。
- 尺寸精度
- 规定过滤管的外径、内径、长度等尺寸的允许偏差范围，确保产品符合设计要求。
- 例如，外径的公差可能控制在 ±0.5mm 以内。
- 冲孔要求
- 孔径尺寸及偏差：明确冲孔的孔径大小，允许的孔径误差范围。
- 孔型准确性：保证孔型符合设计，如圆孔应圆润，方孔应规整。
- 孔间距：确定相邻孔之间的中心距，偏差应在规定范围内。
- 表面质量
- 表面应光滑、无裂纹、划痕、毛刺等缺陷。
- 对于有表面处理（如镀锌、抛光等）的过滤管，应符合相应的表面处理质量标准。
- 焊接标准
- 如果有焊接部分，焊接接头应牢固、无气孔、夹渣等缺陷，焊缝应均匀、平整。
- 压力测试
- 根据使用工况，进行一定压力下的密封性测试，确保在工作压力下无泄漏。
- 过滤性能
- 规定过滤管的过滤精度、过滤效率、流量等性能指标，并通过相关测试方法进行验证。
- 标识与包装
- 产品应有清晰的标识，包括材质、规格、生产日期、批次等信息。
- 包装应能保护产品在运输和存储过程中不受损伤。
冲孔过滤管参考标准
- GB/T 3280-2015《不锈钢冷轧钢板和钢带》
- GB/T 24511-2017《承压设备用不锈钢和耐热钢钢板和钢带》
